Die Suche nach dem passenden AUDI/VW Adapterkabel (Phatbox)

[OzBert]

Sigh.



Jetzt fahre ich meine Phatbox noch immer unangeschlossen durch die Gegend.



Ende 1, vorhanden:

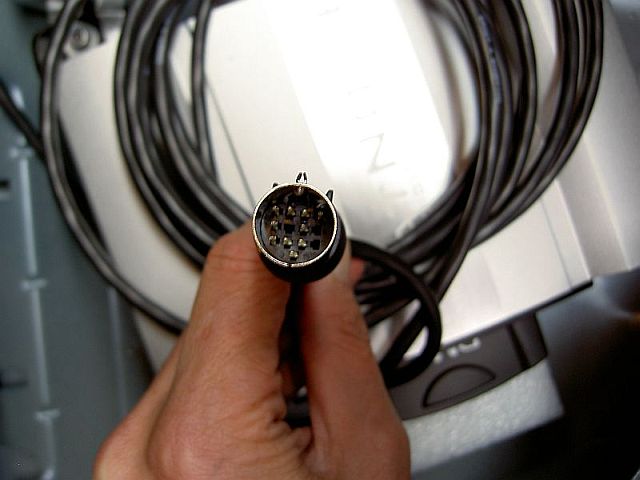

Audi (A2) CD Wechslerkabel welches an einem Concert II angeschlossen ist, runder Stecker



Ende 2, vorhanden:

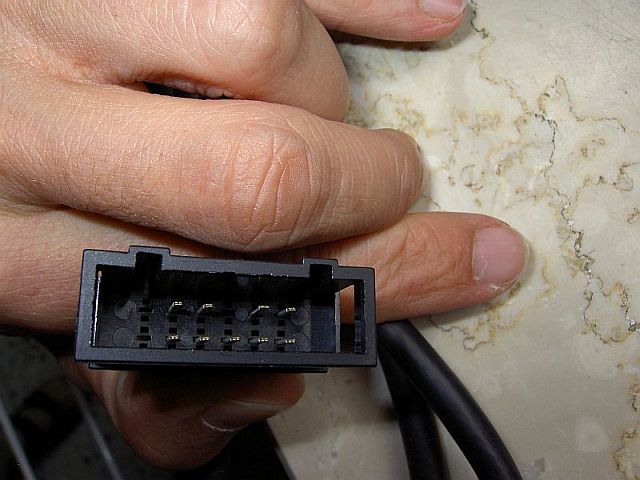

Von einer "Phatbox" kommend VW Wechslerkabel, eckiger Stecker



Diese beiden Kabel müssen nun irgendwie zueinanderfinden.



Nur finde ich nirgends das passende Kabel.



Und auch nicht Ende 1 an die Phatbox, direkt.



Bei Audi habe ich angefragt. Die wollten die Fahrgestellnummer des A2s (?), also gut, haben sie bekommen - ich aber nie mehr was gehört.



Bei Kufatec angefragt. Die reagierten quasi sofort. Mit der Aussage sie planen sowas (Audiwechslerkabel an VW-Anschluss), aber wissen noch nicht wann es soweit sein wird.





Es ist ein Kreuz...



OzBert







[schniggl]

ich schreib dir grad eine pn!

[Mütze]

Und was ist, wenn Du Dir das Kabel selber bastelst? Das AUdi Kabel hast Du schon, Du brauchst also nur den VW-CD-Wechsler Stecker.



Mütze - der keine Phatbox hat

[Gast unregistered user]

Hi,

ich würde das Kabel auch selbst machen.

Entweder eine Adaptierung bauen, oder am Wechslerkabel den Stecker ändern. Beides ist kein Problem.



Gruß

MisterX

[OzBert]



ich würde das Kabel auch selbst machen.

Entweder eine Adaptierung bauen, oder am Wechslerkabel den Stecker ändern. Beides ist kein Problem.





Den Wechslerkaberlstecker möchte ich nicht abschneiden.

D.h. eine Audi-Buchse auf VW-Buchse täte not.



Sind das Standard-Teile?



Und wie ist die PIN-Belegung...?



"Kein Problem", naja...



OzBert

[Gast unregistered user]

Hi,

anhand von Teilenummer auf Stecker im unteren Bild kann der Händler im E**A die Teilenummer des Gegensteckers heraussuchen.



den runden Gegenstecker bekommt Du hier:

Klick



Entweder ist es der "K-DIO 13" oder der "SE-DIO 13"

Bei beiden ist das gleiche Bild dabei (also falsch seitens Reichelt)

Ich Tippe auf den "K-DIO 13" denn das "K" steht bei Reichelt im allgemeinen für "Kupplung" und das wäre in diesem Fall richtig.



Die Belegung des zu fertigen Adapters findet man heraus wenn man Audi und VW CD-Wechsler Schaltplan miteinander vergleicht und somit umschlüsselt.

Aber der Adapter sollte auf jeden Fall so ausgeführt werden wie es auch im Schaltplan vorgesehen ist. Geschirmte Kabel müssen auch hier unbedingt geschirmt ausgeführt werden. Da man sich sonst Störungen auf den Audiokanälen und auf den Datenleitungen einfangen kann.



Gruß

MisterX

[Mütze]

Steckerbelegung am CD-Wechsler:

Kupplung DIN 45326





1 - Signal rechts

2 - Signal-Masse

3 - Signal links

4 - Signal-Masse

5 - Klemme 31

7 - Plus geschalten

9 - CD-Clock

10 - Klemme 30

11 - CD-Data out

13 - CD-Data in



Wie der VW-Wechsler belegt ist weiss ich nicht.



Mütze - der gerne hilft
