In diesem Thema werde ich in Zukunft Kennlinien von Federn und Dämpfern einstellen, die ich mit einer Zug-/Druckmaschine erstellt habe.



Bitte meidet es hier in der Sammlung zu schreiben. Für Diskussionen, Fragen, Anregungen oder sonstiges rund um das Thema nutzt bitte diesen Thread:



Feder- und Dämpferkennlinien - Diskussionsthread - A2 Forum





Grundsätzlich macht das Vermessen eher bei Federn Sinn. Die Maschine kann nämlich nur mit maximal 500mm/Minute drücken. Das ist zu wenig um eine vernünftige Dämpferkennlinie der Zug-/Druckstufe zu erhalten. Es eignet sich aber zumindest um zu sehen, mit welcher Kraft ein Gasdruckdämpfer die Kolbenstange raus drückt - was wiederum ganz brauchbar ist um vor dem Kauf einer Dämpfer/Federnkombination zu wissen, welche Kombination an der VA/HA weiter runter kommt (Stichwort Optik). Dazu muss man aber mit dem eigenen Karren auf eine Fahrzeugwaage fahren und die Vorderachse, sowie Hinterachse wiegen.



Für die Federnkennlinie ist die Geschwindigkeit der Vermessung egal, das Ergebnis somit auch bei 500mm/Minute brauchbar.



Gerne vermesse ich auch andere Dämpfer und Federnsätze, egal ob Serie, Tieferlegung, Zubehör, sonstige, wenn man mir diese 1-2 Wochen zur Verfügung stellt und für die Unkosten (z.B. Porto) aufkommt. Ggf. muss auch Equipment beigestellt werden, um die Dämpfer/Federn aufspannen zu können. Das können z.B. 2x Axialrillenlager bei der VA sein oder Unterlegpuffer für die HA, sofern ich gerade nichts passendes da habe oder unsicher ist, ob das was ich da habe benutzt werden kann. In der Regel ist die Prüfung zerstörungsfrei, aber garantieren kann ich hierbei für nichts.



Das Angebot steht zumindest so lange, wie mein Arbeitgeber nix dagegen hat.



Die Maschine drückt bis maximal 5kN, also ca. 500kg. Für Audi A2 Federn ist das gerade ausreichend. Federn für schwere Fahrzeuge können dann halt nicht vollständig bis auf Block vermessen werden, aber das ist eher bei nicht linearen Federn die gegen Ende anziehen von Bedeutung.



Der erste Federn und Dämpfersatz folgt in Kürze:



Dämpferkennlinien - Sammlung - A2 Forum

Edited by herr_tichy
Link to comment
Share on other sites

Feder Kennlinie

Eibach ProKit Audi A2

PQ24

VA



Firmenname: Eibach

Kennzeichnung: 11 1500201VA

Kraftmaximum: 4197,77 N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 4,5 kN

Getestet: 2 Federn

Länge (entspannt): 261mm

Härte: ca. 22,5N/mm







attachment.php?attachmentid=43700&stc=1&d=1361751902



attachment.php?attachmentid=43701&stc=1&d=1361751902

58933dd2c3a66_EibachProKitAudiA2VA111500201VA_small.jpg.f3efec4bdc41e9a9fb4dba1a365d045b.jpg

58933dd2c7112_EibachProKitAudiA2VA111500201VA_Kennlinie.jpg.578b799fc2efff31fb28ef13687b21c3.jpg

Edited by Fuchs
Härte ergänzt
  • Like 1
Link to comment
Share on other sites

Feder Kennlinie

Eibach ProKit Audi A2

PQ24

HA



Firmenname: Eibach

Kennzeichnung: 11 1500201HA

Kraftmaximum: 3980,39 N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 4,5 kN

Getestet: 2 Federn

Länge (entspannt): 282mm

Härte: ca. 19N/mm





attachment.php?attachmentid=43702&stc=1&d=1361752323



attachment.php?attachmentid=43703&stc=1&d=1361752323

58933dd2cc89d_EibachProKitAudiA2HA111500201HA_small.JPG.f63b26c70125982f0cd2b24a8e07e3cc.JPG

58933dd2cf476_EibachProKitAudiA2HA111500201HA_Kennlinie.JPG.72ac5d0d0b71963bbd2b05d916168930.JPG

Edited by Fuchs
Link to comment
Share on other sites

Feder Kennlinie

Audi A2 Serienfeder

PQ24

VA



Firmenname: Audi / VW

Kennzeichnung: 3x rot 1x blau 6Q0411105AD

Kraftmaximum: 4056,85 N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 4,5 kN

Getestet: 1 Feder

Länge (entspannt): 350mm

Härte: ca. 16,5N/mm







attachment.php?attachmentid=43828&stc=1&d=1362347186



attachment.php?attachmentid=43829&stc=1&d=1362347199



Edited by Fuchs
Link to comment
Share on other sites

Feder Kennlinie

ABT 30/30mm Tieferlegungsfeder

PQ24

VA



Firmenname: ABT

Kennzeichnung: 045VA

Kraftmaximum: 3611,73 N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 4,5 kN

Getestet: 1 Feder

Länge (entspannt): 273mm

Härte: ca. 19N/mm





Gebraucht. Laufleistung: 120.000km



attachment.php?attachmentid=43830&stc=1&d=1362348119



attachment.php?attachmentid=43831&stc=1&d=1362348119



Edited by Fuchs
Link to comment
Share on other sites

Feder Kennlinie

ABT 30/30mm Tieferlegungsfeder

PQ24

HA



Firmenname: ABT

Kennzeichnung: 046HA

Kraftmaximum: 3145,79 N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 4,5 kN

Getestet: 1 Feder

Länge (entspannt): 288mm

Härte im unteren Teil: ca. 13N/mm

Härte im oberen Teil: ca. 25N/mm





Gebraucht. Laufleistung: 120.000km



attachment.php?attachmentid=43832&stc=1&d=1362349078



attachment.php?attachmentid=43833&stc=1&d=1362349081



Edited by Fuchs
Link to comment
Share on other sites

Feder Kennlinie

Bilstein B3

PQ24

VA



Firmenname: Bilstein

Kennzeichnung: BILSTEIN 37-147662

Kraftmaximum: 4464,62N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 4,5 kN

Getestet: 1 Feder

Länge (entspannt): 330mm



Härte: ca. 17N/mm



attachment.php?attachmentid=43910&stc=1&d=1362949599



attachment.php?attachmentid=43911&stc=1&d=1362949599

Bilstein_B3_Audi_A2_TDIuFSI_VA_MIT_OSS_37-147662_small.jpg.beb2f7293225372378ac5d617fd121f3.jpg

Bilstein_B3_Audi_A2_TDIuFSI_VA_MIT_OSS_37-147662_Kennlinie.png.461c9f1102c1a66089d5223236239a13.png

Edited by Fuchs
Link to comment
Share on other sites

Feder Kennlinie

Bilstein B3

PQ24

HA



Firmenname: Bilstein

Kennzeichnung: BILSTEIN 36-147700

Kraftmaximum: 4030,55N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 4,5 kN

Getestet: 1 Feder

Länge (entspannt): 330mm



Härte: ca. 17N/mm





attachment.php?attachmentid=43912&stc=1&d=1362950113



attachment.php?attachmentid=43913&stc=1&d=1362950113

Bilstein_B3_Audi_A2_TDIuFSI_HA_MIT_OSS_36-147700_small.JPG.c8e36d404389eac6af5fd61142b3bf20.JPG

Bilstein_B3_Audi_A2_TDIuFSI_HA_MIT_OSS_36-147700_Kennlinie.png.5dfe6f83a992163d2c28f4bf094acca6.png

Edited by A2-D2
Link to comment
Share on other sites

Feder Kennlinie

Bilstein B3

PQ24

HA



Firmenname: Bilstein

Kennzeichnung: BILSTEIN 37-147717

Kraftmaximum: 4095,50N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 4,5 kN

Getestet: 1 Feder

Länge (entspannt): 330mm

Härte: ca. 17,5N/mm



attachment.php?attachmentid=43915&stc=1&d=1362950492



attachment.php?attachmentid=43916&stc=1&d=1362950492

Bilstein_B3_Audi_A2_TDIuFSI_HA_OHNE_OSS_36-147717_small.JPG.62680c1ebbfa215711cd885d3bc4f6d0.JPG

Bilstein_B3_Audi_A2_TDIuFSI_HA_OHNE_OSS_36-147717_Kennlinie.png.ed0413e9cf04c94886e26a6617807004.png

Edited by Fuchs
Link to comment
Share on other sites

Feder Kennlinie

Bilstein B3

PQ24

VA



Firmenname: Bilstein

Kennzeichnung: BILSTEIN 37-147679

Kraftmaximum: 4504,96N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 4,5 kN

Getestet: 1 Feder

Länge (entspannt): 335mm



Härte: ca. 19N/mm



Hinweis: Aufschrift zeigt zur Bild abgewandten Seite.





attachment.php?attachmentid=43987&stc=1&d=1363302354



attachment.php?attachmentid=43988&stc=1&d=1363302354

Bilstein_B3_Audi_A2_TDIuFSI_VA_MIT_OSS_37-147679_small.jpg.128cc73da8e535a24f980533551123d0.jpg

Bilstein_B3_Audi_A2_TDIuFSI_VA_MIT_OSS_37-147679.png.d7d3c8fa7be815f879a8b791b950400b.png

Link to comment
Share on other sites

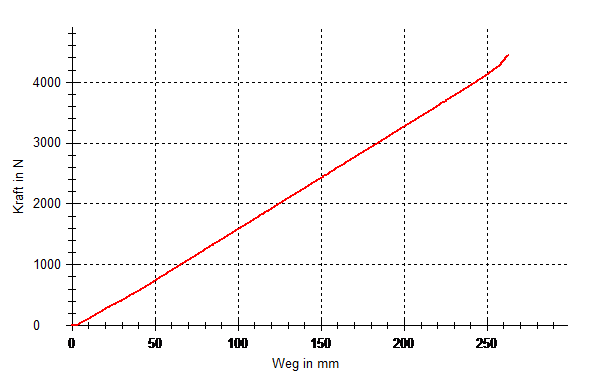

Feder Kennlinie

Audi

PQ24

HA



Firmenname: Audi

Kennzeichnung: 2x orange 2x grün 1x gelb ( 8Z0511115AG )

Kraftmaximum: 4503,02 N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 4,5 kN

Getestet: 1 Feder

Länge (entspannt): 305mm



Härte: ca. 24,5N/mm



attachment.php?attachmentid=43989&stc=1&d=1363302884



attachment.php?attachmentid=43990&stc=1&d=1363302892

HA_8Z0511115AG_2x_orange_2x_green_1x_yellow_small.jpg.d4ed031ce562f544a312c7a37790e763.jpg

HA_8Z0511115AG_2x_orange_2x_green_1x_yellow_Kennlinie.png.81ac0d45822369c2afaf2b4aca12c87b.png

Link to comment
Share on other sites

  • 2 weeks later...

Feder Kennlinie

Audi A2 3L

PQ24

VA



Firmenname: Audi

Kennzeichnung: 3x grün 8Z0411105B

Kraftmaximum: 3506,2 N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 3,5 kN

Getestet: 1 Feder

Länge (entspannt): 290mm



Härte: ca. 18,8N/mm



Gebraucht von Phoenix A2





attachment.php?attachmentid=44185&stc=1&d=1364422940



attachment.php?attachmentid=44186&stc=1&d=1364422940


58933df05e825_VA_8Z0411105B_3x_grn_Kennlinie.png.c4dc80e4712e58f47b24939dce95a19d.png

Link to comment
Share on other sites

Feder Kennlinie

VW AG-Feder (diverse Modelle)

Plattform unbekannt

VA



Firmenname: VW AG

Kennzeichnung: 2x blau 171411105G952

Kraftmaximum: 3503,61 N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 3,5 kN

Getestet: 1 Feder

Länge (entspannt): 360mm



Härte: ca. 14,5N/mm



Neu von Phoenix A2







attachment.php?attachmentid=44187&stc=1&d=1364423063



attachment.php?attachmentid=44188&stc=1&d=1364423063



Link to comment
Share on other sites

Feder Kennlinie

KAW

PQ24

VA



Firmenname: KAW

Kennzeichnung: KAW Audi A2 VA ; 10-10/1/T 05-13 (auf der vom Bild abgewandten Seite)

Kraftmaximum: 3412,29 N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 43,5 kN

Getestet: 1 Feder

Länge (entspannt): 270mm



Härte:

Zu Beginn ca. 16N/mm

Oben raus ca. 38N/mm



Neu von flip





attachment.php?attachmentid=44193&stc=1&d=1364424625



attachment.php?attachmentid=44194&stc=1&d=1364424625



Link to comment
Share on other sites

Feder Kennlinie

KAW

PQ24

HA



Firmenname: KAW

Kennzeichnung: KAW Audi A2 HA ; 80-76/2/M 05-13 (auf der vom Bild abgewandten Seite)

Kraftmaximum: 3583,55 N

Prüfart: Druck

Geschwindigkeit: 500 mm/min

obere Kraftgrenze: 43,5 kN

Getestet: 1 Feder

Länge (entspannt): 305mm



Härte:

Zu Beginn ca. 12,5N/mm

Oben raus ca. 28N/mm



Neu von flip



attachment.php?attachmentid=44198&stc=1&d=1364425655



attachment.php?attachmentid=44199&stc=1&d=1364425671
