[1.2 TDI ANY] Getriebegrundeinstellung mit VCDS

[Phoenix A2]

Nachdem ich so etwas hier nicht gefunden habe, habe ich die zuletzt durchgeführte Getriebegrundeinstellung (GGE) bei meinem 1.2er einmal vom Bildschirm aufgenommen.

Wer die GGE noch nicht gemacht hat, kann sich vorab ein Bild davon machen was im VCDS auszuwählen ist um die GGE durchzuführen.

Direkt im Anschluss an die GGE wird die Kriechpunktsuche durchgeführt.



Die Grundeinstellung und Kriechpunktsuche verlief hier problemlos, daher ist das Video nicht geeignet mögliche, auftretende Probleme aufzuzeigen sondern stellt eher eine Referenz dar.

Detailierte Informationen zur Getriebegrundeinstellung und möglichen Problemen sowie deren Ursache/Lösung findet sich hier: Wiki - Getriebegrundeinstellung





Anmerkungen zum Video, u.a. Aktionen welche neben der VCDS-Bedienung während der GGE im Auto gemacht wurden:



Zeitpunkt(Video) / Anmerkung

Getriebegrundeintellung

00:00 / Vor Beginn: Zündung eingeschaltet und VCDS-Kabel angeschlossen

00:15 / Fehlerspeicher prüfen

00:21 / Messwert vom Kupplungsnehmerzylinder (wegen Hall-KNZ musste der Spannungswert hier etwas niedriger eingestellt werden, siehe auch) prüfen, Batteriespannung prüfen (bei einem Wert <12V Ladegerät anschließen)

00:35 / Aktion: Bremspedal treten, Wählhebel in die TipTronic-Gasse legen, Bremspedal loslassen

00:57 / Aktion ("Adjust!"): Die Mutter am Schaltfinger/Schaltstange vom Gangsteller (SW13) lösen und spannungsfei wieder anziehen (dieser Schritt wurde in diesem Fall übersprungen, da nichts an Gangsteller/Getriebe gemacht wurde, z.B. Aus-/Einbau)

01:00 / Aktion: Wählhebel nach Rechts in die Position "D" bewegen, ein paar Sekunden Warten, Wählhebel zurück in die TipTronic-Gasse bewegen

01:05 / Das Steuergerät beginnt Gänge einzulegen und die Getriebeposition (Wert 2, im Diagramm in gelber Farbe) bis 28 hochzuzählen, die Position des Kupplungsnehmerzylinder schwankt dabei mehrmals zwischen "Offen" und "Geschlossen" (Wert 4, im Diagramm in hellblauer Farbe)

02:57 / Aktion ("(-)!"): Wählhebel in die Position "-" der TipTronic-Gasse ziehen und halten bis die nächste Anweisung erscheint

03:03 / Aktion ("STOP!"): Bremspedal treten, Wählhebel in die Position "Stop" bewegen, Bremspedal loslassen

03:10 / Aktion ("KICKDOWN!"): Gaspedal ganz durchdrücken und halten bis die nächste Anweisung erscheint

03:14 / Aktion ("N!"): Bremspedal treten, Wählhebel in die Position "N" bewegen, Bremspedal loslassen

03:18 / Aktion ("STARTMOT!"): Zündschlüssel drehen und Motor damit starten

03:25 / "SEARCHING": Der Kupplungsnehmerzylinder wird in diesem Schritt in Richtung schließender Kupplung angesteuert um den Schleifpunkt zu suchen

03:32 / Aktion("IGN.OFF!"): Bremspedal treten, Wählhebel in Position "Stop" bewegen, Bremspedal loslassen, Verbindung im VCDS schließen

03:53 / Aktion: Zündung ausschalten und einige Sekunden warten



Kriechpunktsuche (hier: A2 steht auf ebener Fläche mit gelöster Handbremse und mindestens 20m freier Weg nach vorne)

04:00 / Aktion: Zündung einschalten

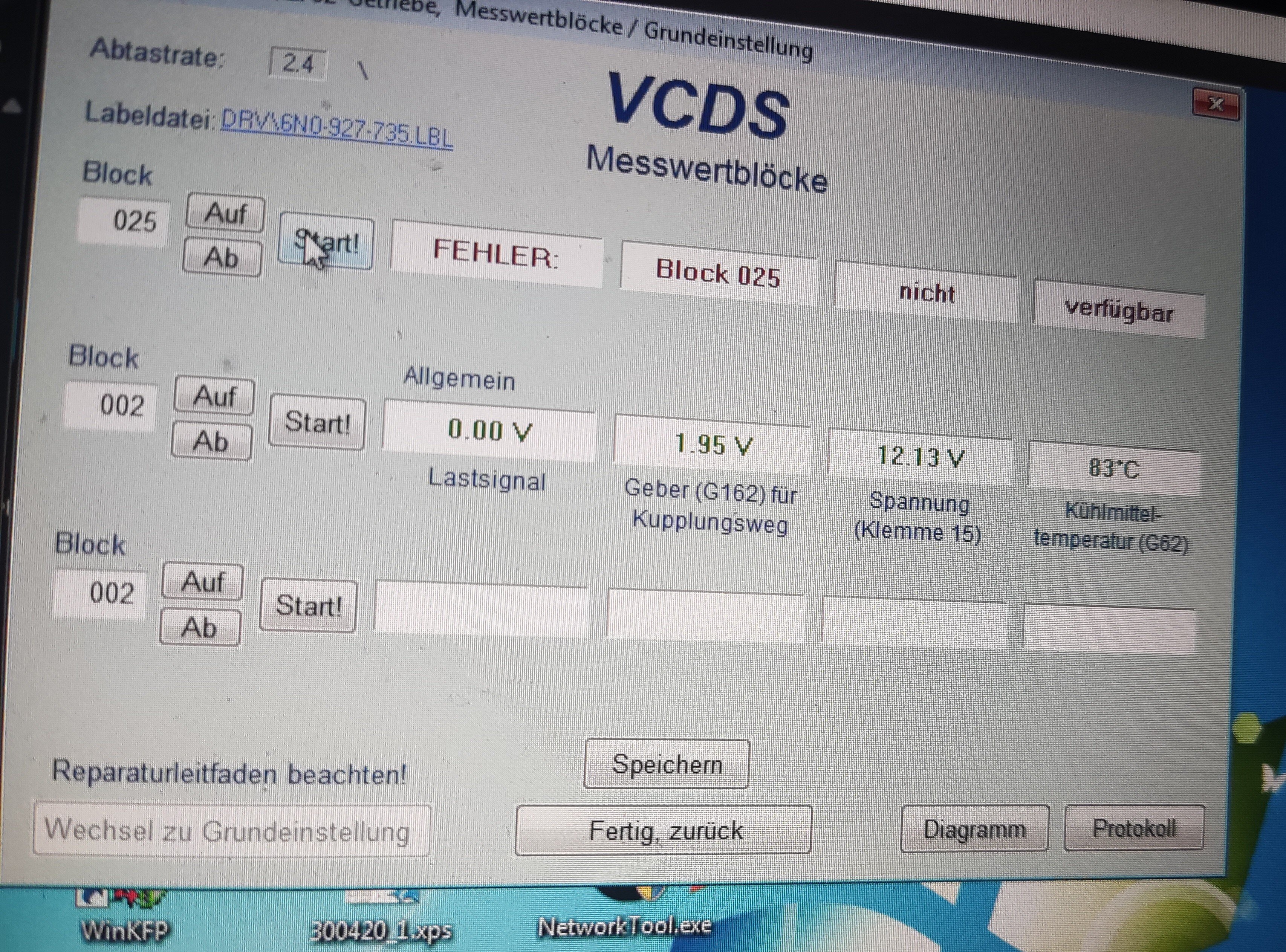

04:02 / VCDS-Verbindung mit dem Getriebesteuergerät herstellen, Messwertblock 25 aufrufen

04:24 / Aktion: Bremspedal treten, Motor starten, Wählhebel in Position "D" legen, Bremspedal loslassen und warten bis sich der Wert 3 ("verbl. Kriechpkt. Anpassungen") von "5" auf "4" ändert

04:32 / Aktion: Bremspedal treten, einige Sekunden warten, Bremspedal loslassen und warten bis sich der Wert 3 ("verbl. Kriechpkt. Anpassungen") von "4" auf "3" ändert

04:38 / Aktion: Bremspedal treten, einige Sekunden warten, Bremspedal loslassen und warten bis sich der Wert 3 ("verbl. Kriechpkt. Anpassungen") von "3" auf "2" ändert

04:43 / Aktion: Bremspedal treten, einige Sekunden warten, Bremspedal loslassen und warten bis sich der Wert 3 ("verbl. Kriechpkt. Anpassungen") von "2" auf "1" ändert

04:48 / Aktion: Bremspedal treten, einige Sekunden warten, Bremspedal loslassen und warten bis sich der Wert 3 ("verbl. Kriechpkt. Anpassungen") von "1" auf "0" ändert

04:53 / Aktion: Bremspedal treten, Wählhebel in Position "Stop" bewegen, Bremspedal loslassen

05:00 / Anlernvorgang beendet

05:03 / Fehlerspeicher zum Abschluss prüfen

05:11 / Verbindung im VCDS schließen,

05:12 / Aktion: Zündung ausschalten





[Phoenix A2]

Hier nochmal das Video als separate Datei für diejenigen die es nicht eingebettet im Browser abspielen können.

Hinweis nach Nutzerrückmeldung: Das Video lässt sich anscheinend nicht mit dem Windows Media Player abspielen. Alternativ sollte es mit dem VLC Media Player funktionieren.





GGE_mit_Kriechpunktsuche.zip

[Lupoliver]

Am 9.5.2020 um 20:04 schrieb Phoenix A2:

Kriechpunktsuche (hier: A2 steht auf ebener Fläche mit gelöster Handbremse und mindestens 20m freier Weg nach vorne)

04:00 / Aktion: Zündung einschalten

04:02 / VCDS-Verbindung mit dem Getriebesteuergerät herstellen, Messwertblock 25 aufrufen

04:24 / Aktion: Bremspedal treten, Motor starten, Wählhebel in Position "D" legen, Bremspedal loslassen und warten bis sich der Wert 3 ("verbl. Kriechpkt. Anpassungen") von "5" auf "4" ändert

Hallo,



kennt jemand eine Möglichkeit, die Kriechpunktsuche "manuell" zu starten, ohne dass man vorher die ganze GGE  durchlaufen lassen muss?



Hintergrund der Frage: manchmal hört mein Lupo auf, den Kriechpunkt im laufenden Betrieb anzupassen und dann wird das manchmal etwas "unschön". Normalerweise ist es so, dass der angezeigte Kriechpunkt bei jedem Anfahrvorgang etwas verändert wird (mal etwas nach oben, dann wieder etwas nach unten), weil z.B. Temperatur, Feuchtigkeit, bla einen Einfluss auf den Reibwert der Kupplung haben können und sich deswegen die Kriechneigung des Autos ändert, was damit ausgeglichen wird. Außerdem wird sich die Stellung des KNZ bei richtigem Kriechpunkt ändern müssen, wenn die Kupplung langsam aber sicher normal verschleißt.



Ich habe es auch schon gesehen, dass nach einer neu völlig unauffällig durchgelaufenen GGE die Anzahl der verbleibenden Kriechpunktanpassungen bereits auf 0 Stand. Normalerweise ist der angezeigte Kriechpunkt unmittelbar nach einer GGE derselbe wie der angezeigte Schleifpunkt und wird dann während den 5 Schritten der Anpassung kleiner. Wenn gleich nach der GGE der Zähler schon auf 0 steht ist der angezeigte Kriechpunkt bereits kleiner als der Schleifpunkt (möglicherweise genau derselbe Wert wie vor der GGE - habe ich aber noch nicht verglichen (nicht dran gedacht, mir das zu merken). Meistens ist dieses Verhalten nach einer erneuten GGE weg (also wieder normal), manchmal darf man auch noch eine und noch eine GGE machen...



Weiß jemand, woran das liegen kann und was man machen müsste, damit der Zähler der Kriechpunktanpassung nach einer GGE immer sicher auf 5 steht? Ich habe nämlich so ein bisschen das Gefühl, dass genau in dieser Situation (dass der Zähler gleich auf 0 steht) das GSG im laufenden Betrieb keine Anpassungen vornimmt und deswegen dann nach einigen km diverse Probleme auftauchen könnten.

[Mankmil]

Das Anlernen des Kriechpunkts kann man erzwingen, wenn man die Handbremse anzieht und den Wagen einige Sekunden in D auf der Stelle laufen lässt.

Handbremse muss das Auto aber festhalten können. Das ist manchmal mit den Alutrommeln nicht ganz einfach.



Dabei springt der Zähler im Messwertblock zwar nicht auf 5, aber nach der Prozedur ist der Schleifpunkt meist spürbar anders.

Der Effekt lässt aber auch wieder nach, da der Schleifpunkt ja im Prinzip bei jedem Anfahren nachgelernt wird.



Das ist auch der Grund warum der Schleifpunkt nach einer Grundeinstellung meist spürbar angenehmer wahrgenommen wird.

[Lupoliver]

vor 39 Minuten schrieb Mankmil:

Das Anlernen des Kriechpunkts kann man erzwingen, wenn man die Handbremse anzieht und den Wagen einige Sekunden in D auf der Stelle laufen lässt.

Habe ich schon öfters gemacht. Aber das ist das "normale" Nachführen des des Kriechpunktes, welches normalerweise bei jedem Anfahrvorgang auch passiert (weil sich der Reibwert der Kupplung unter gewissen Bedingungen immer mal ändert oder wenn die Kupplung langsam verschleißt) - mal ein paar zehntel %-Punkte hoch, mal ein paar zehntel %-Punkte runter.



Beobachte mal den %-Wert für den Kriechpunkt im MWB 25 Wert 1. Der ändert sich i.d.R. bei jedem Anfahren, aber auch, wenn man mit angezogener Handbremse steht, nach 1 - 2 Sekunden.



Und eben das geschieht irgendwann mal bei meinem nicht mehr, weder beim "richtigen" Anfahren noch im Stand mit angezogener Handbremse. Was dazu führt, habe ich noch nicht rausbekommen. Nur dass dann gewisse Kupplungprobleme auftauchen, bzw. dass die normale Kriechpunktanpassung im laufenden Betrieb nicht mehr läuft, wenn die Kupplungsprobleme da sind.



vor 48 Minuten schrieb Mankmil:

Handbremse muss das Auto aber festhalten können. Das ist manchmal mit den Alutrommeln nicht ganz einfach.

So schlecht, dass das Auto nicht gehalten wird, wenn man nur von der Bremse geht??? So schlecht sind die nun auch wieder nicht...



Und ob ich nun bei dem o.g. Test Gas gebe oder nur den Fuß von der Bremse nehme, ändert nichts.

[Mankmil]

vor 35 Minuten schrieb Lupoliver:

So schlecht, dass das Auto nicht gehalten wird, wenn man nur von der Bremse geht??? So schlecht sind die nun auch wieder nicht...

Ich spreche nicht von deinem oder jenen mit funktionierender Handbremse.

Gerade die Alutrommeln haben gern mal das Problem dass man die Handbremse bis zum Himmel ziehen kann, ohne dass eine nennenswerte Wirkung da ist.



Aber das ist ein anderes Thema.
