Maße zum Felgendeckel 8Z0601165F zwecks 3D-Neumodelierung gesucht

[vicos]

Ich musste mir aufgrund eines Schlaglochs und irreparablen Felgenschaden notgedrungen einen neuen Felgensatz besorgen und habe jetzt die 6 Stern 16" (Avus?)-Felgen, leider jedoch ohne Nabenkappendeckel. Da mir 155€ etwas zu viel sind und es keine günstigen Gebrauchten am Markt gibt, wollte ich mir mit gedruckten Teilen behelfen. Um ein 3D Modell zu erstellen fehlen mir jedoch die Maße. Wer hätte die Zeit und Möglichkeit, mir die relevanten Maße anhand von Fotos oder Handskizzen zukommen zu lassen?



Natürlich ist das nicht für den gewerblichen Gebrauch bestimmt, daher auch kein Kopierversuch, da ich diese designtechnisch mehr oder weniger nach eigenen Vorstellungen an die S-Line Felgen anlehnen werde. Die CAD Datei könnte ich jedoch gerne kostenfrei bereitstellen, es gibt sicher noch andere Interessenten, die das zuhause auch nachdrucken wollen würden.



Felge müsste die Style 6-Arm 8Z0 601 025 H sein.



[vicos]

Hier ein erster Entwurf. Verbesserungsvorschläge werden angenommen. Die Verformbarkeit der Haltenasen ist noch zu prüfen, da Kunststoff, anders als Metall, so gut wie keine Streckgrenze hat.



@Moderator: Evtl. ergibt eine Verschiebung des Threads in eine andere Rubrik Sinn...

[McFly]

Moderator:

Verschoben um einen Diskussion zu ermöglichen.

[Unwissender]

Bezüglich der Verformbarkeit der Haltenasen, kommt es SEHR auf den jeweiligen Kunststoff an. Da gibt es sehr große, fast riesige, Unterschiede.

[A2 HL jense]

Am 17.3.2024 um 19:44 schrieb vicos:

Hier ein erster Entwurf. Verbesserungsvorschläge werden angenommen. Die Verformbarkeit der Haltenasen ist noch zu prüfen, da Kunststoff, anders als Metall, so gut wie keine Streckgrenze hat.



@Moderator: Evtl. ergibt eine Verschiebung des Threads in eine andere Rubrik Sinn...



Ist das Projekt eingeschlafen ist gibt es da erfolgreiche Drucke?

[Unwissender]

Macht eigentlich wenig Sinn die selber zu drucken.

Der Aufwand der Nacharbeitung ist zu groß, und lackieren muss man sie auch noch.

Es gibt recht gute bei Aiexpress, für sehr wenig Geld.

Die müssen nur ein bisschen nachgearbeitet werden.

[A2-Nerd]

Der Materialaufwand ist sehr groß und die Druckzeit dürfte pro Peckel bei 20+ Stunden liegen.

Da ist der Stromverbrauch auch nochmal zu bedenken.

Im Augenblick laufen bei mir gerade auch Teile, mit 1,5 Tage Druckzeit, nur scheint bei mir die

Sonne und für die Nacht ist ein Speicher da...

Aliexpress-Deckel für meine 7,5x17" habe ich seit ein paar Jahren auf meinem im Einsatz. Die sind

qualitativ nicht schlechter, als die OE-Deckel von meiner Frau ihrem Schrotti. Die habe ich vor ca. 2

Jahren  neu gekauft und oxydieren sich schon zu tode. Wobei die auf den Winterrädern sind....

[Ricky63]

Hab vor 2 Tagen bei Ali gesucht und nichts gefunden.

LInk?

Sammelbestellung?

[Unwissender]

Du brauchst nur die original Artikelnummer eingeben, dann kommen mehrere Angebote.

[A2 HL jense]

vor 21 Stunden schrieb Unwissender:

Macht eigentlich wenig Sinn die selber zu drucken.

Der Aufwand der Nacharbeitung ist zu groß, und lackieren muss man sie auch noch.

Es gibt recht gute bei Aiexpress, für sehr wenig Geld.

Die müssen nur ein bisschen nachgearbeitet werden.



146mm ist richtig?



Unter der Teilenummer gibt es zwar einige Treffer, die Nummer ist dann aber immer nur ähnlich. Die haben alle ein K statt F hinten.

Edited May 12 by A2 HL jense

[Unwissender]

Muss man mal etwas mutig sein, auf die Gefahr hin, dass das Teil nicht funktioniert.
Die ich gekauft habe, haben auch ein F am Ende, und sogar ein D statt ein Z.

Wie gesagt etwas nacharbeiten ist notwendig, insbesondere damit sie fest sitzen, bzw. damit sie überhaupt „einrasten/einklipsen“

Also die 4 Nasen, am inneren Ring, sind „zu fett“. Ist etwas Arbeit und ausprobieren, man darf ja auch nicht zu viel wegnehmen, und die Form muss auch erhalten bleiben, aber man bekommt es hin.


Edited May 12 by Unwissender

[Sciroccofreak Willi]

das sind ja die Nachbauabdeckungen die vom Design her zur s-line Felge passen sollen.
Hab auch welche und da mußte ich auch die Krallen etwas zufeilen, damit man die überhaupt raufclipsen kann auf die s-line 17 Zoll.
Qualitativ ist mir aufgefallen, daß das Alu um die Zierbohrungen bei den China Teilen oval gezogen  sind, bei orginal Audi Teilen konnte ich das nicht erkennen.
Aber besser als nix.

Leider etwas verwirrend, der damalige Beitragsersteller suchte 3D Nachdrucke für die 16 Zoll 6 Arm Felge
bei den Beiträgen zu den 3D Modellen handelt es sich jetzt aber um die s-line Nabenabdeckungen
Das ist wohl durch das zusammenkopieren entstanden.
Die originale Abdeckung der 6 Arm 16 Zoll Felge sieht aber anders aus als die s-line Abdeckung

[Unwissender]

Aber „der erste Entwurf“ im zweiten Beitrag, sieht auch schon so aus.


Aber du hast natürlich recht, zu Anfang war von 16Zoll die Rede.

Edited May 12 by Unwissender

[A2 HL jense]

vor 14 Stunden schrieb Unwissender:

Aber „der erste Entwurf“ im zweiten Beitrag, sieht auch schon so aus.


Aber du hast natürlich recht, zu Anfang war von 16Zoll die Rede.



Vor allem die Telenummer im Titel bezueht sich auf die 16" Abdeckungen, darüber bin auch ich hier gelandet ... gibts da auch was von Ali? Hat da jemaand schon mal was probiert? Ich habe irgendwie in Erinnerung, dass es wohl die wohl ohne Logo gibt, habe es nicht aber nicht wieder gefunden.

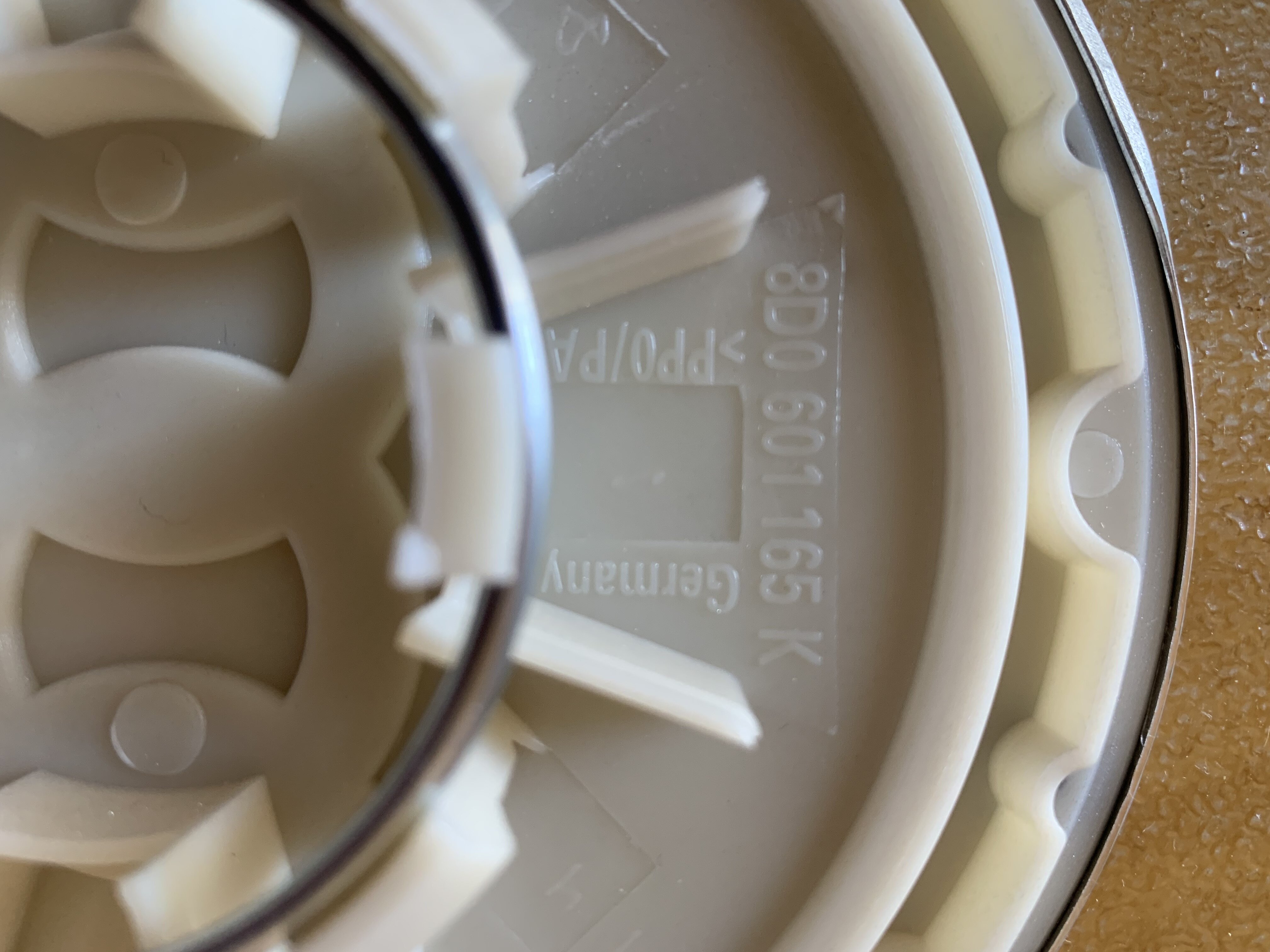

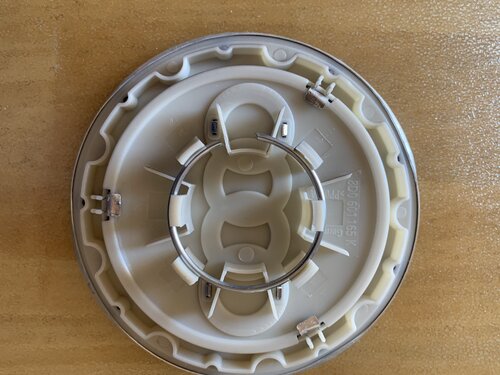

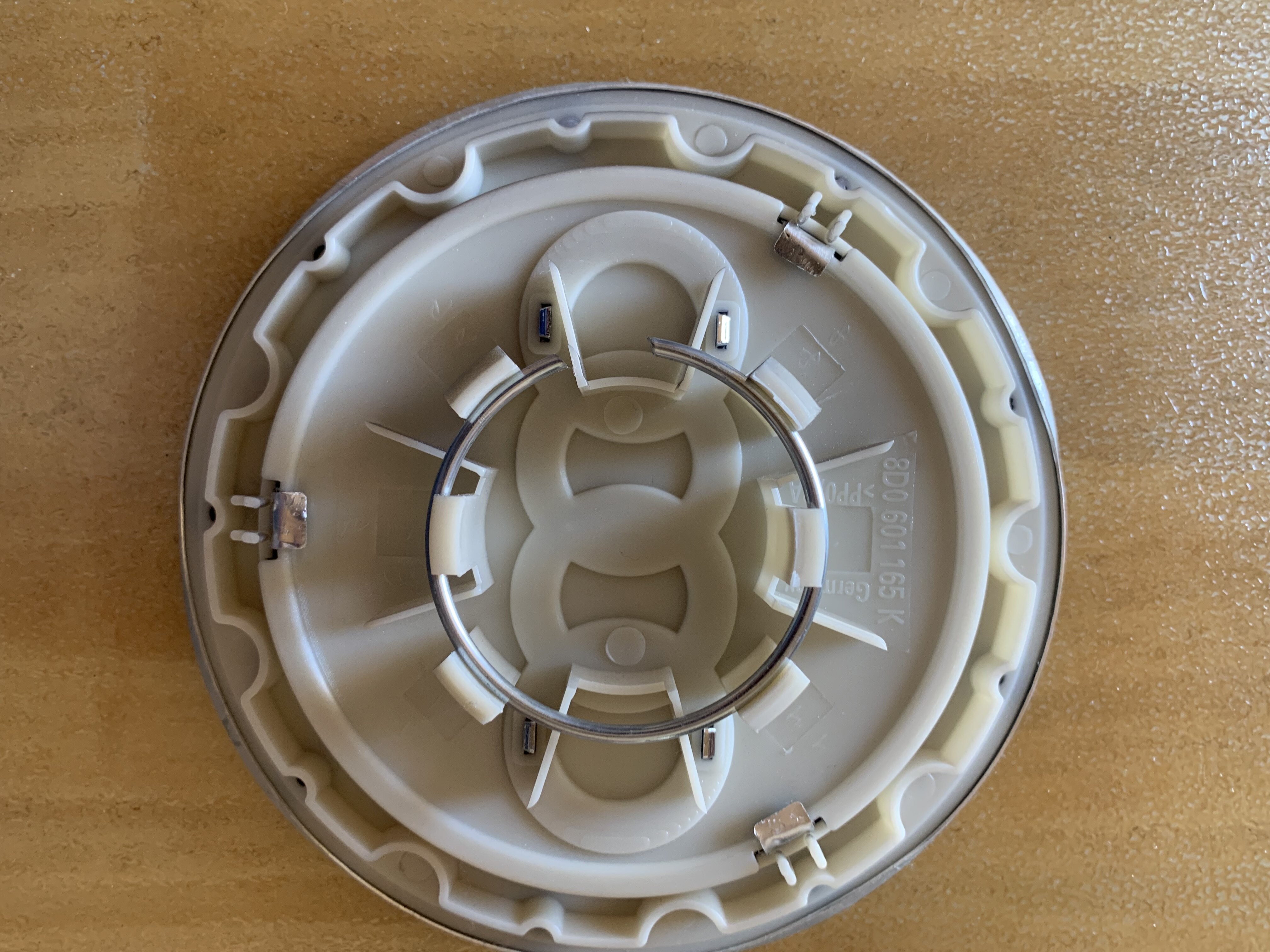

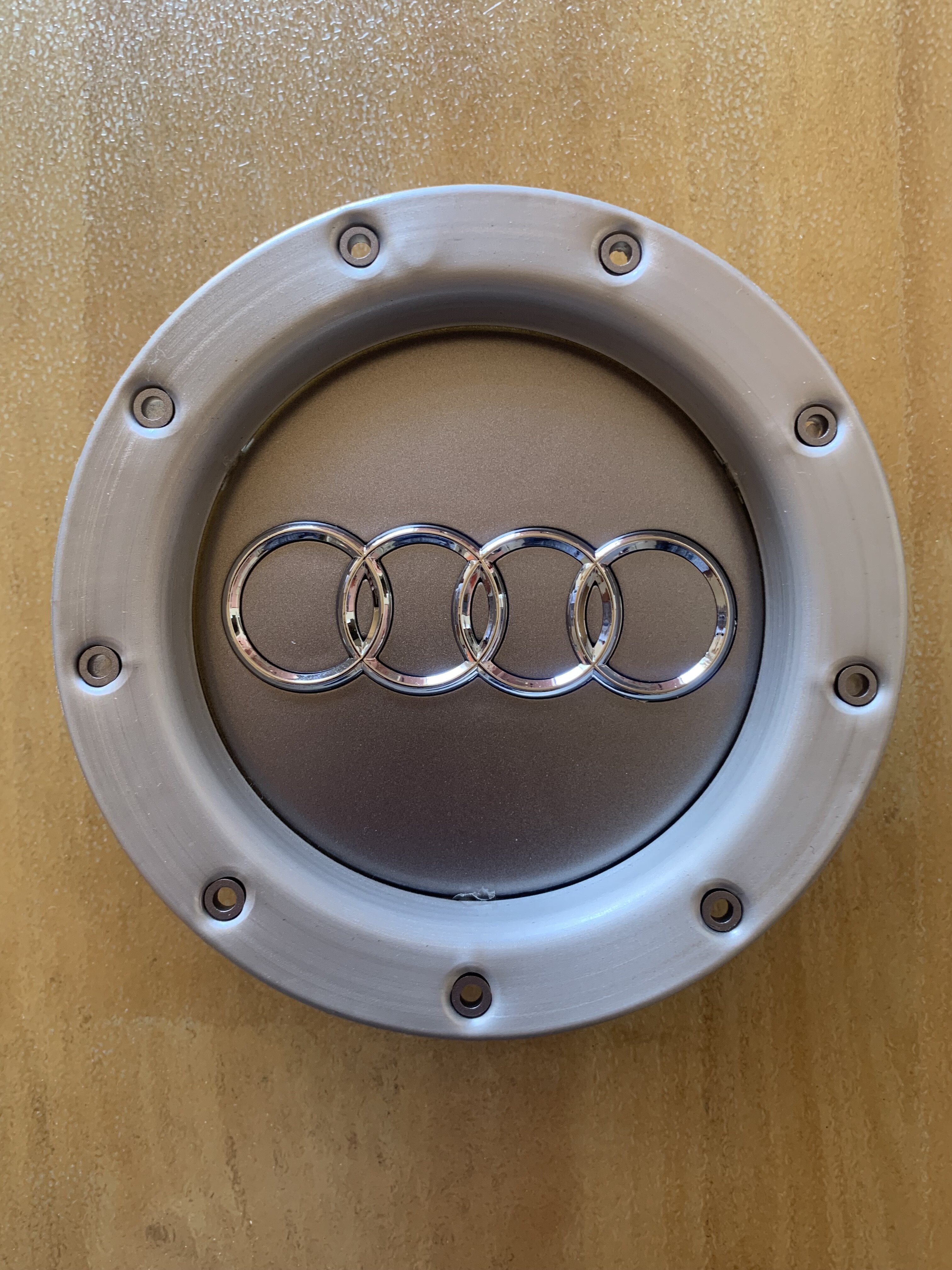

Die Teilenummer bezieht sich auf diese Kappe:
