Nachbau der Bose Subwoofer-L

[wauzzz]

Moin, Moin.



Der original Bose- Sub, hat der 'nen Luftauslass nach oben durch die Klappe, oder wie kriegt der den Schall in den Innenraum? Wer das L hat, kann ja mal nen Foto machen!



Danke, Mfg Sven/wauzzz

[wauzzz]

So, Leute!



Jetzt stelle ich euch meinen Subwoofer-Umbau vor.



Zuerst hatte ich eine Subwoofer-Kiste unterhalb des 2. Ladebodens gebaut.

Doch jetzt erwarten wir Nachwuchs, und wir benötigen allen Platz.



1. Bild: alte Subwooferkiste

[wauzzz]

2. Der Platz hinter der Batterie ist noch ausreichend Platz für den neuen Subwoofer!



Damit alles unabhängig voneinander ein- und auszubauen geht, werden die M8-Schrauben freigehalten. Rechts die Position der neuen Lautsprecher.

[wauzzz]

3. Damit diese Formen zun realisieren sind, muss ich mit anderer Technik als Holzbauweise arbeiten. Ich musste also mit GFK arbeiten. 3 Liter incl. Glasfasermattenreste habe ich für 25€ besorgt von der Fa. Polyroof (Hersteller von GFK-Dächern für VW-Busse). Habe allerdings noch 1,5 Liter über.



Erstmal muss man den Kofferraum mit Plastikfolie auslegen, denn das Zeug klebt dermaßen, dass kann man sich nicht vorstellen!

[wauzzz]

4. Die ersten Schichten sind sehr ungewohnt... es klebt ja alles so furchtbar. Aber es geht voran.

[wauzzz]

Man sieht die ersten Lagen des GFKs, bindet sich an die Seitenteile, die ich aus den Holzresten der alten Kiste gesägt habe.

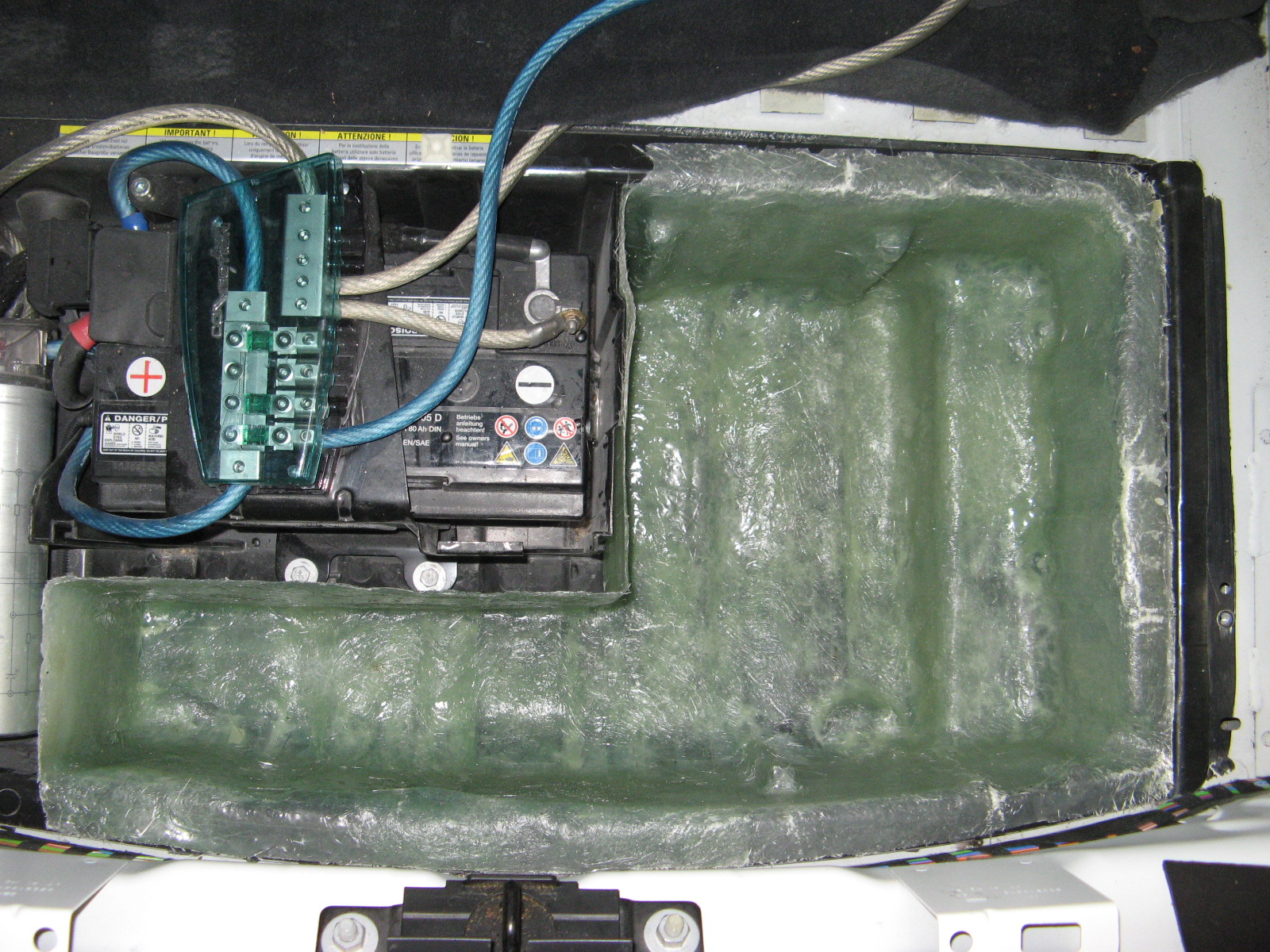

5. So sieht die fertig laminierte Kiste aus.

[wauzzz]

5. Auf die Kiste kommt noch der Holzdeckel. Im eingebauten Zustand sieht es dann aus.

[wauzzz]

Jetzt kommt der letzte Beitrag:



Geschlossen sieht es dann der 2. Ladeboden so aus.

Kleiner Kritikpunkt: Der Sub klingt jetzt deutlich härter als vorher, da muss ich noch dran arbeiten, allerdings ist das Volumen nahezu identisch- es könnte am Ausblaskanal liegen! Dafür wir haben jetzt mehr Platz als vorher! Auch die Batterie- Abdeckung wird jetzt noch vom Subwoofer mitgetragen und ist dadurch deutlich stabiler.



Ansonsten ist es ok.



MfG Sven/wauzzz

[schilchers]

super sache, bitte halt uns am laufenden wie du den klang noch optimierst. ist auf alle fälle eine weitaus günstigere variante zum original bose-sub. mal sehen ob ich im herbst auch zeit habe mich mit dieser klebrigen masse rumzuspielen.

[Gast erstens]

Meiner ist ab hier zu sehen: Bose extrem: Mein Hifi-Umbau (maxi-Bose)

[deckwise]

Hi Sven,



sind das zwei JL Chassis in Push/Pull Anordnung?

Liegt die Reflexöffnung in Fahrtrichtung links unterhalb der Batteriefachklappe?

Sieht gut aus!

[wauzzz]

Rot: 2x6er JL-Audio im Push-Pull-Betrieb

blau: Subwooferreflexöffnung horizontal geöffnet, kanal war zu lang, daraufhin gekürzt, hoffe man kann es sehen

Grün: Das ist das Subwoofervolumen, unterhalb der Öffnung!



Ich gebge zu, es klingt nicht mehr so gut/Präzise wie vorher, dennoch bin zufrieden, weil:

1. ich selbst gemacht habe

2. Spürbar mehr Platz im Kofferraum ist

3. Es für viele immer noch akustisch ausreicht (ok, nicht für alle, aber so habe ich es auch gesagt!)



MfG Sven/wauzzz

[deckwise]

Danke für die Infos!

Hattest du die JL Subs vorher auch push/pull oder getrennt installiert? Die zwei Terminals auf deinem alten Foto haben mich etwas stutzig gemacht.

[wauzzz]

Waren vorher auch im Push-Pull-Betrieb! Was sind Terminals?



MfG Sven/wauzzz

[deckwise]

Ich meinte die Anschluss - Terminals, also die Dinger, an die die Lautsprecherkabel angeschlossen werden. Ich dachte, da du zwei getrennte Zuleitungen und Anschlüsse hattest, wären die JLs vielleicht einzeln und in separaten Gehäusen verbaut gewesen.

Aber natürlich kann man auch Push/Pull Subs einzeln ansteuern....



P.S. ich hab hinten zwei separate 8" Woofer drin. Muss mal Fotos einstellen, wenn meine Digicam aus der Reparatur kommt...

[wauzzz]

Da ich ja rel. wenig platz zur verfügung habe, habe ich keine Teminals eingebaut!



MfG Sven/wauzzz

[Stanni]

Hallo,



nun hab ich mich doch endlich mal entschlossen den Kofferraum durch einen Subwoofer aufzuwerten.



Ich werde nach und nach diesen Thread mit weiteren Bildern je nach Arbeitsschritt füllen.

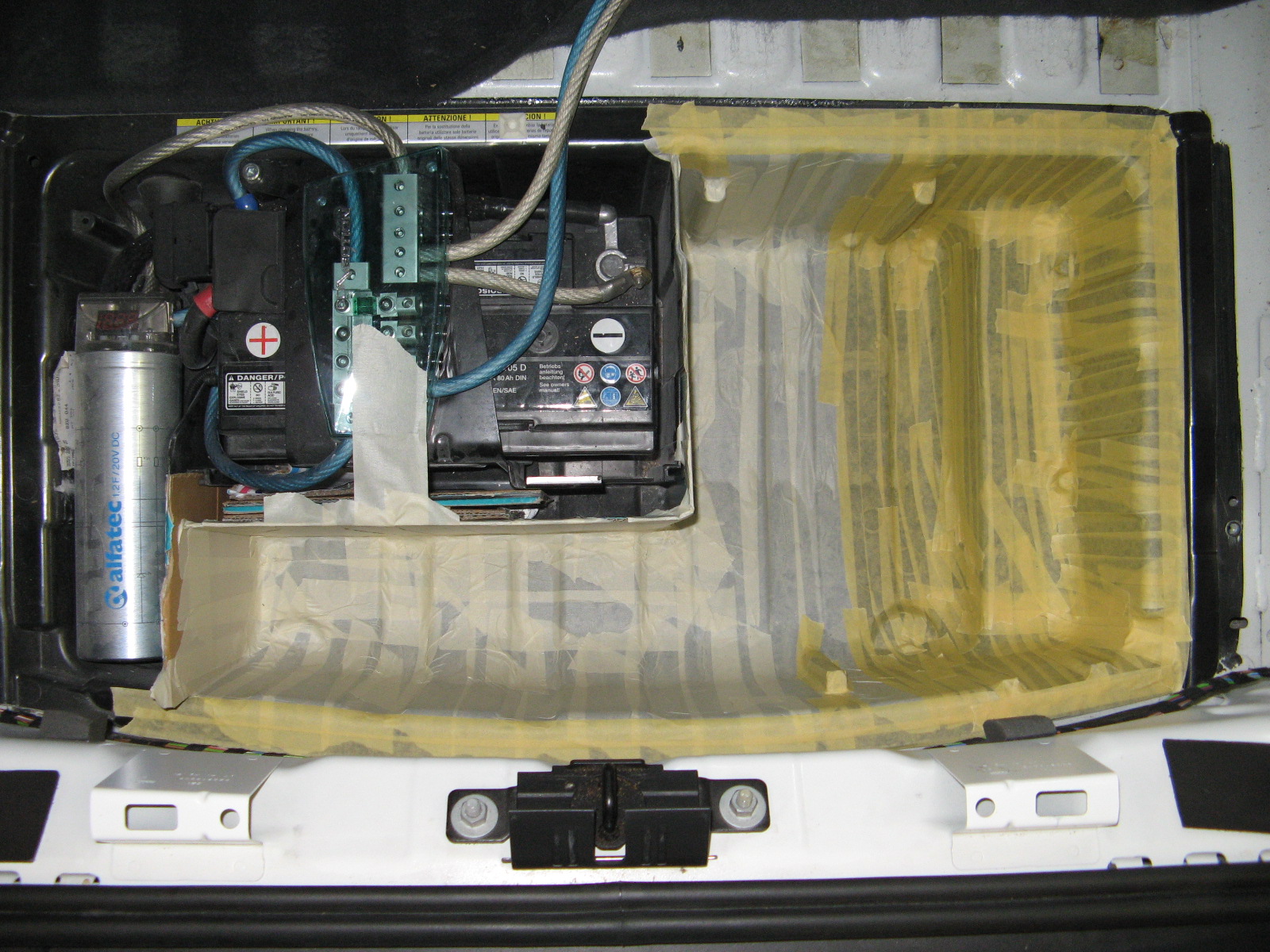

Angefangen erstmal mit dem Abkleben der Mulde welche ich bereits von einigen überflüssigen Ecken und Kanten befreit habe.

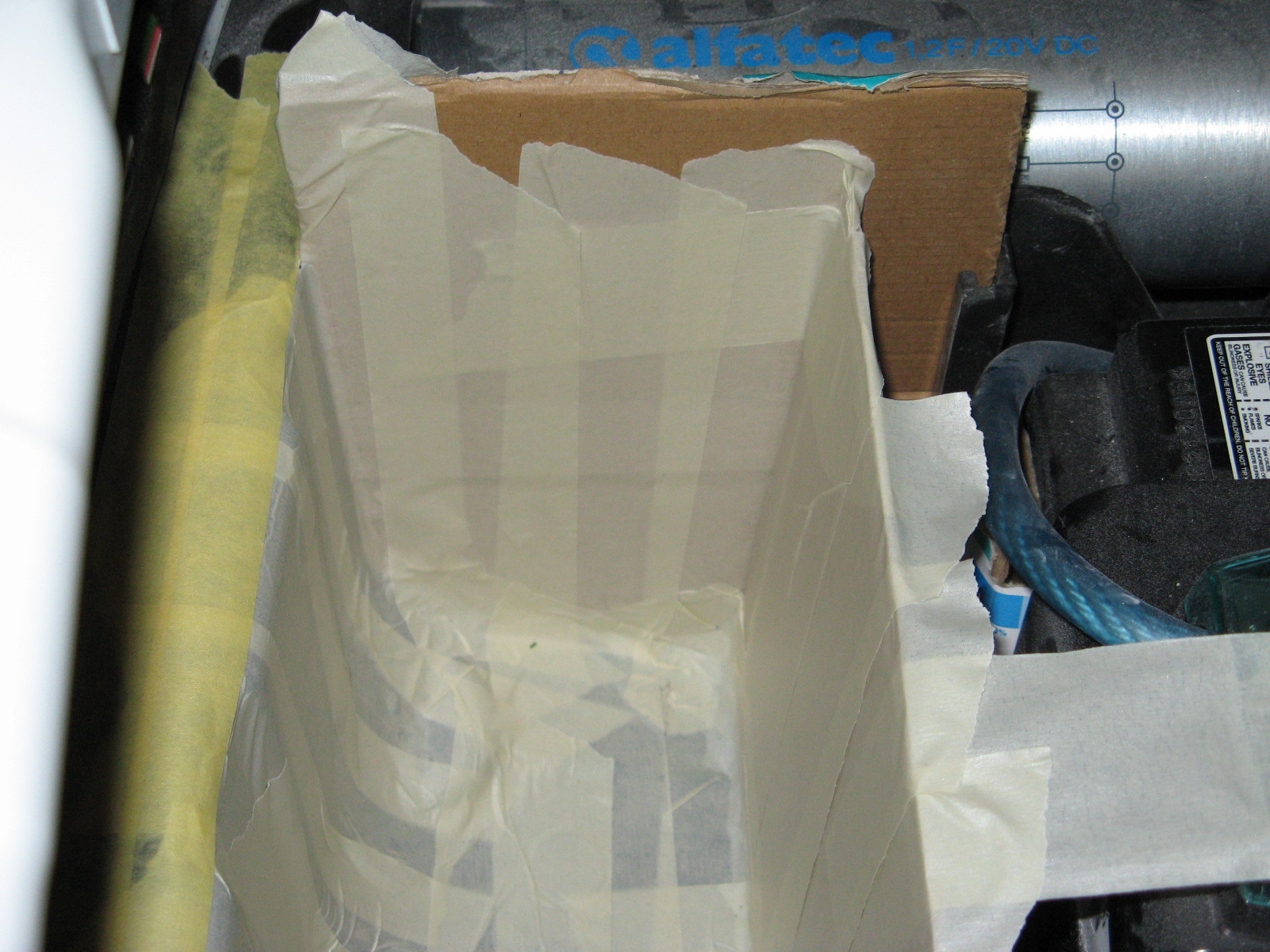

Nachdem das ganze abgeklebt war, habe ich Trennspray aufgetragen und angefangen ca. 2 Lagen Glasfaser einzuharzen.

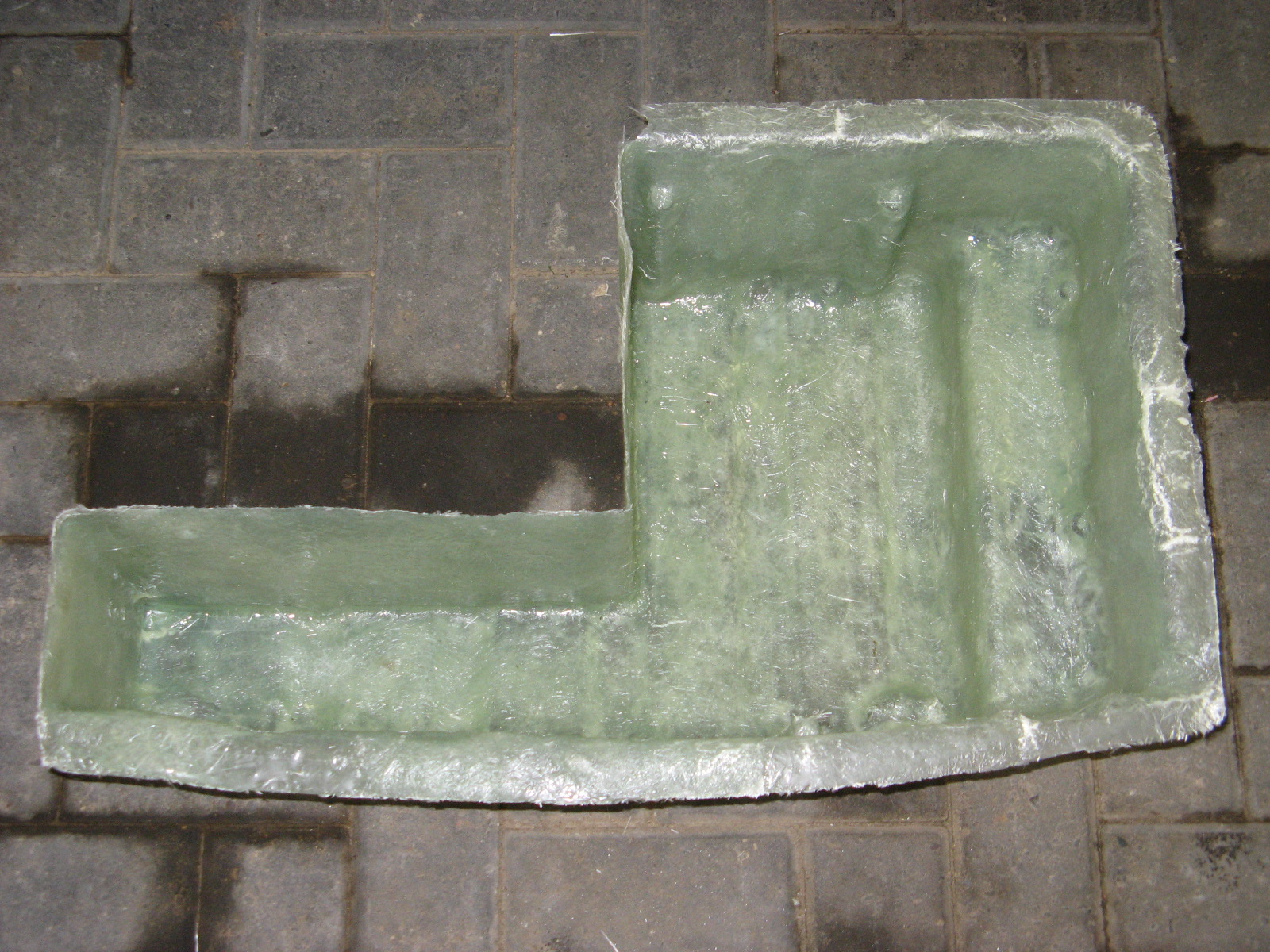

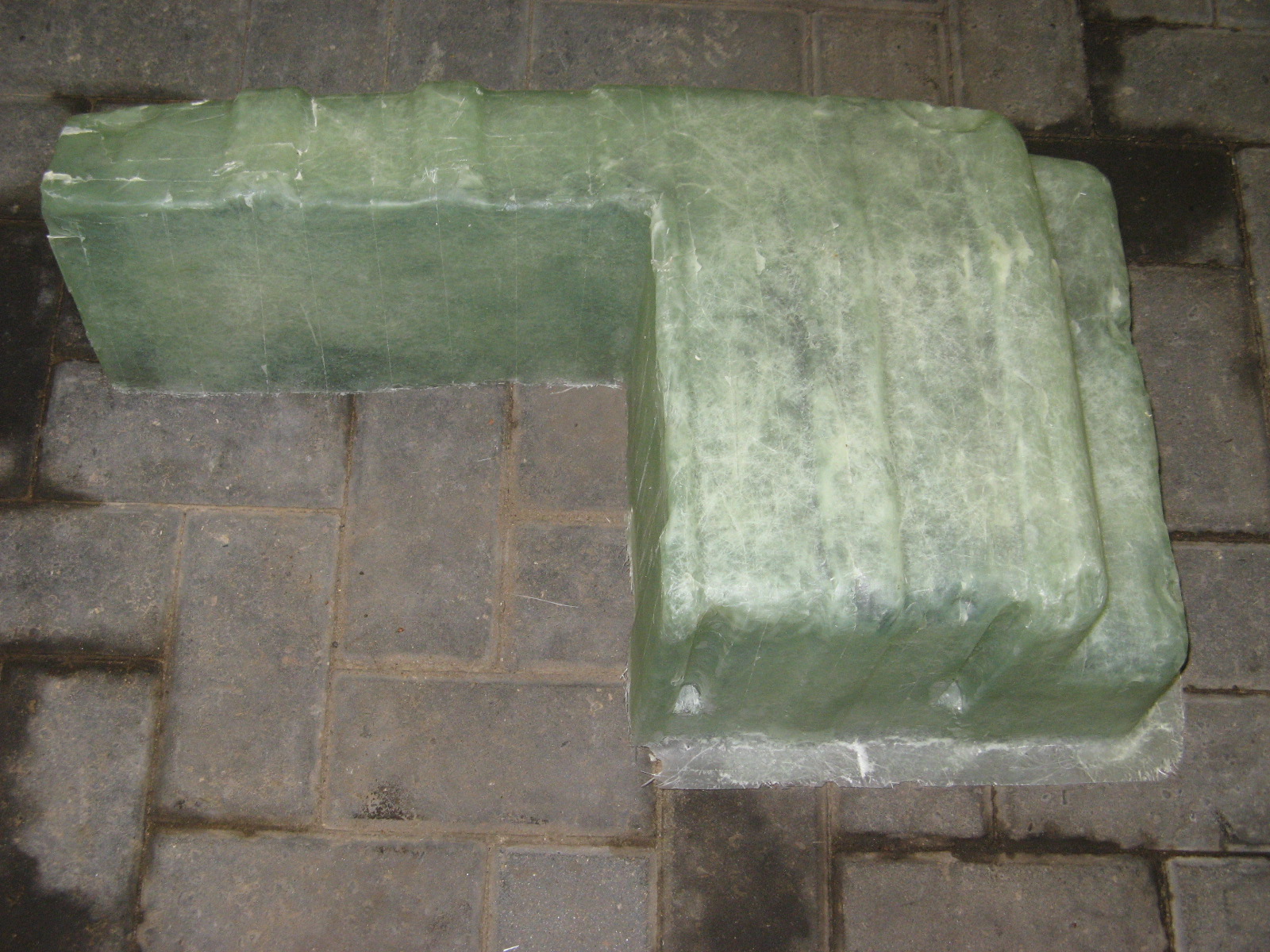

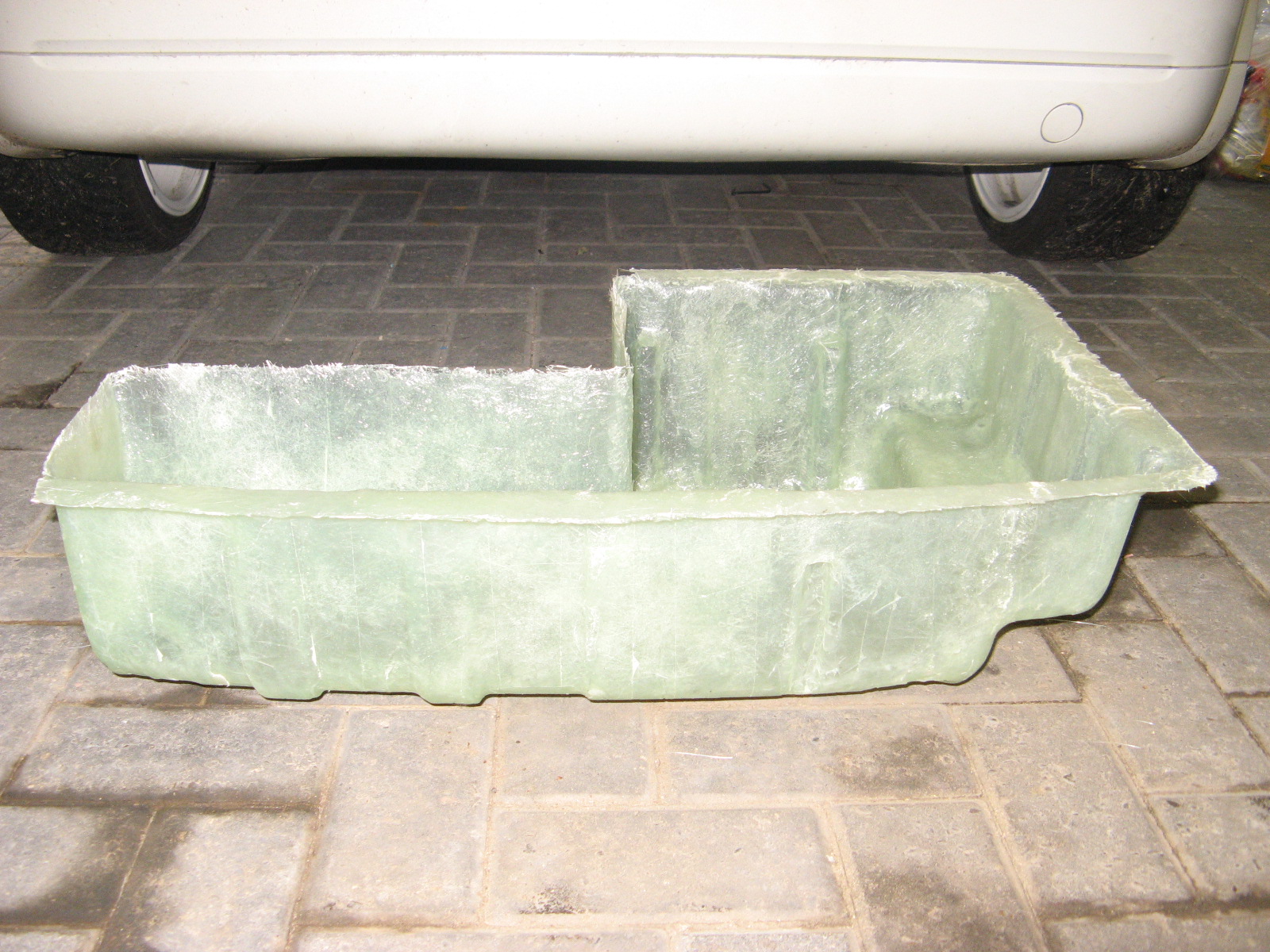

Nach dem Trocknen hab ich es aus der Mulde rausgezerrt und so sieht es dann erstmal aus.











2 Be Continued

Stanni

[Gast erstens]

Sehr schön.

Der Mod könnte das idealerweise hier anhängen: Bose Subwoofer-L Selbstbau

PS ich hoffe, du hast nicht nur eine wilde Matte Glasfliess gelegt sondern etwas mehr Wandstärke..

[Stanni]

Original von erstens

PS ich hoffe, du hast nicht nur eine wilde Matte Glasfliess gelegt sindern etwas mehr Wandstärke..



Bis jetzt sind es 2 Lagen Glasfaser, ich werde noch drei weitere einlaminieren um die ausreichende Wandstärke zu erreichen. Das mache ich aber erst die Tage und zwar ausserhalb des Autos um den Gestank fernzuhalten und weil sich das Konstrukt mit erstmal 2 Lagen besser aus der Mulde hat lösen lassen.



MFG

Stanni



PS: Das fertige Ergebniss könnt ihr dann auch auf dem A2 Treffen in Hannover am 07.07.07 ansehen und anhören.

[Fuchs]

Gutes Gelingen!



Ich bin schon sehr gespannt das Ergebnis zu hören, da ich mein System auch noch "aufbohren" möchte, allerdings momentan eher zu einer subwooferfreien Lösung tendiere.



Gruß

Fuchs

[bret]

ich war ziemlich angetan von was Volvo erreicht haben im V50 ohne Sub..... aber den Kick hat's nicht. Musical, with pace and rhythm, but the last thump wasn't there....



Bret

[bret]

@erstens: erledigt

[Gast erstens]

Original von bretti_kivi

@erstens: erledigt

Danke. Bitte jetzt noch den Titel editieren und das "Bose" löschen oder in Klammern setzen. Denn mit Bose hat das nix zu tun, nur mit dem Einbauort und Form.

[Stanni]

Original von erstensDanke. Bitte jetzt noch den Titel editieren und das "Bose" löschen oder in Klammern setzen. Denn mit Bose hat das nix zu tun, nur mit dem Einbauort und Form.



Ich denke ein passender Titel wäre... wie ich es schon nannte...



Subwoofer im Kofferraum einbauen mit GFK & Co.

[Gast erstens]

Original von Stanni

Original von erstensDanke. Bitte jetzt noch den Titel editieren und das "Bose" löschen oder in Klammern setzen. Denn mit Bose hat das nix zu tun, nur mit dem Einbauort und Form.



Ich denke ein passender Titel wäre... wie ich es schon nannte...



Subwoofer im Kofferraum einbauen mit GFK & Co.

Oder so, ja.

Wobei meiner überwiegend aus Holz ist und dahin habe ich weiter oben aber auch schon verlinkt.

Wobei: &Co ja dann dafür steht

[Stanni]

Original von erstens:

Wobei meiner überwiegend aus Holz ist



Deshalb hab ich nen neuen Fred aufgemacht und weils einfach was anderes ist und eine komplette Fertigung mit guten Fotos darstellen sollte und das gab es noch nicht.



Ich mach gleich nen Fred auf und frage nach schlechtem Radioempfang nach Radiotausch :-) Da gibts auch noch KEINE von !!!! :-)



JUST KIDDING !!!!

[Gast erstens]

Original von Stanni

Original von erstens:

Wobei meiner überwiegend aus Holz ist



Deshalb hab ich nen neuen Fred aufgemacht und weils einfach was anderes ist und eine komplette Fertigung mit guten Fotos darstellen sollte und das gab es noch nicht.



Nö, ist doch auf Seite 1 gezeigt:

Und die nahezu Voll-GfK Variante ist hier:

Musik !!
